WGB32精密不锈钢复合焊管

时间:2014-04-25 09:12:25 来源:本站 作者:admin 点击:






产品名称:

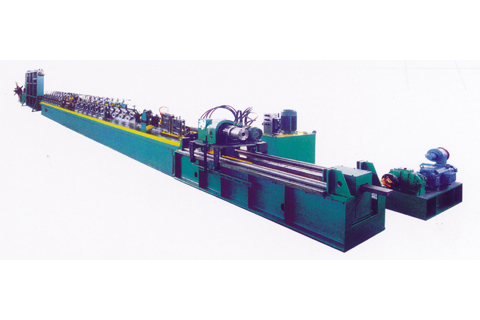

WGB32精密不锈钢复合焊管机组





一. 产品概述:
1.该设备为制造生产Φ13~Φ40mm,δ0.6~2.5mm精密不锈钢复合焊管及相应复合方管的专用设备。该设备组成从放料架至定尺切断锯止,在适当管径和适当壁厚范围内,制管速度可作相应调整。
2.适用材料:
  (1) A:内管.热轧或冷轧带钢,     B:外管.不锈钢带钢
  (2) 材质: A.内管低碳钢,       B.外管不锈钢
  (3) 钢带厚度内管:0.6~2.5mm,   外管:0.2~1.0mm
3.加工复合管尺寸范围:
  (1)  外    径: Φ13~Φ40mm
  (2)  壁厚内管: 0.6~2.5mm,   外管: 0.2~1.0mm
  (3)  长    度: 4~9M
4. A: 钢管产品生产工艺流程:
  原料(带钢卷)→放料→钢带首尾剪切对焊(用户自备)→储料仓→无动力矫平→成型轧制→高频焊接→去除焊缝外毛刺→冷却→焊缝打磨→定径→吹干→进入复合机组
   B: 复合管产品生产工艺流程:
  原料(不锈钢带钢卷)→放料→钢带首尾剪切对焊(用户自备)→导位装置(上为成品钢管下为不锈钢钢带)→复合轧制→氩弧焊接→焊缝打磨→定径→粗矫直→定尺切断→落管架
5.轧制速度:2~15M/min。
6. 电源:(供参考)
  (a)设备电机:3KW+2X18.5KW+22KW+5.5KW+5X2.2KW=78.5KW
  (b)高频设备:100KW
  (C)氩弧焊机:500A
