WGC200辊压冷弯成型机组

时间:2014-04-25 08:43:16 来源:本站 作者:admin 点击:






产品名称:

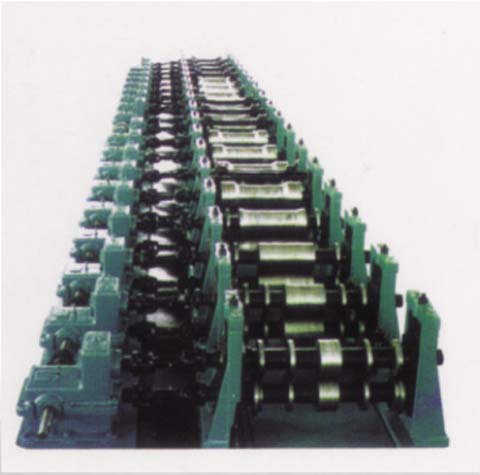

WGC200辊压冷弯成型机组





一. 产品概述:
  本机冷弯型材有门窗料, 汽车窗框, 汽车棚架,轻钢龙骨,推拉门窗型材,轻钢吊顶,隔龙骨,各种装璜型材等等,也可以根据用户要求设计轧辊及生产型材。
二.GW200辊压冷弯成型机主要技术参数
  1. 轧制厚度:1.2-2.5mm
  2. 展开宽度:50-200mm
  3. 轧制速度:5-30(米/分)
  4. 主电机动率:30KW  型号YCT280-4A
  5. 主传动减速机:  ZQ500-V  i=15.25
三.主要结构与性能
  1.上料架:作用是按放钢带。
  2.主  机:全机共有12组机架,带钢通过主机由各对立辊和水平辊轧制成型。
  3.校正装置
  该装置对主机轧制的产品进行校直和精整处理,分别从水平竖直旋转三个方向来调整,可提高产品的直线和清除扭曲。
  4.切断机
  该机是自动跟踪,对成型的产品进行自动切割。
  5.落管架:轨道式气动翻料装置。
